ケース：NZXT H9 FLOW
マザーボード：Proart X670E
CPU：7950X
クーラー：EK Nucleus AIO 360 dark
メモリ：Gskill DDR5 6000 2x32GB
SSD：SK Hynix P41 2TB・・・Windows
SSD：XPG S70 2TB・・・Steam
SSD：P3 Plus 4TB・・・キャプチャ
SSD：MP600 1TB・・・データバックアップ
SSD：Hayane HE70 2TB・・・システムバックアップ
グラフィック：Manli RTX 4070Ti

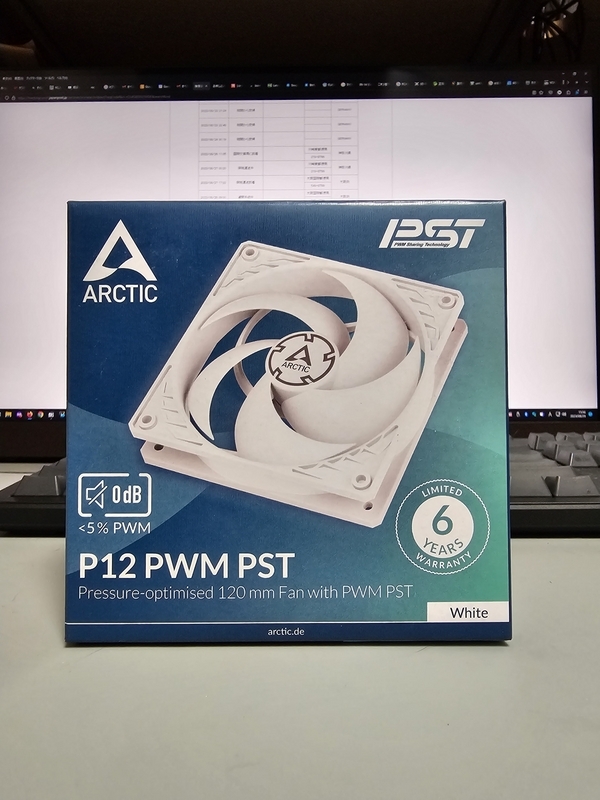

ケースファン：Arctic P12 PWM PST White x10（トップ3、ボトム3、サイド3、リア1）
電源：Seasonic SSR-850TR
オーディオ：ZG01
キャプチャ：LIVE GAMER EXTREME 3

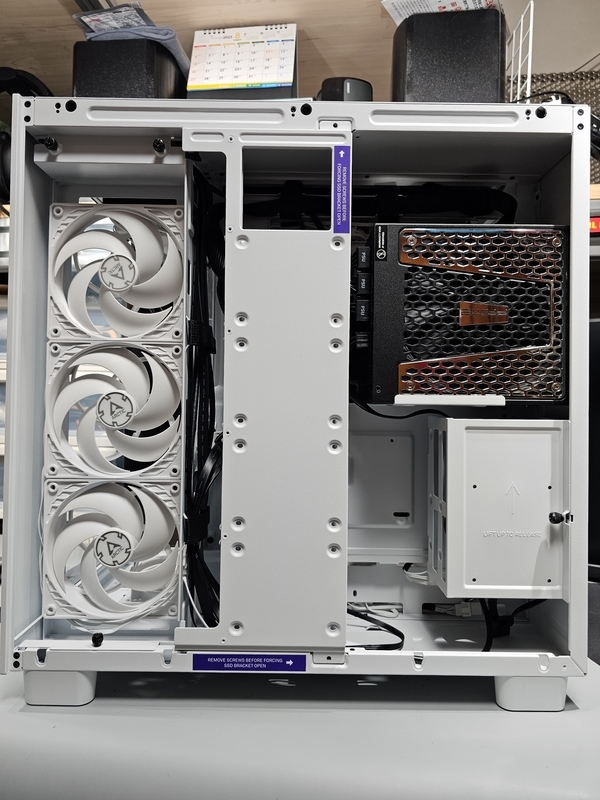

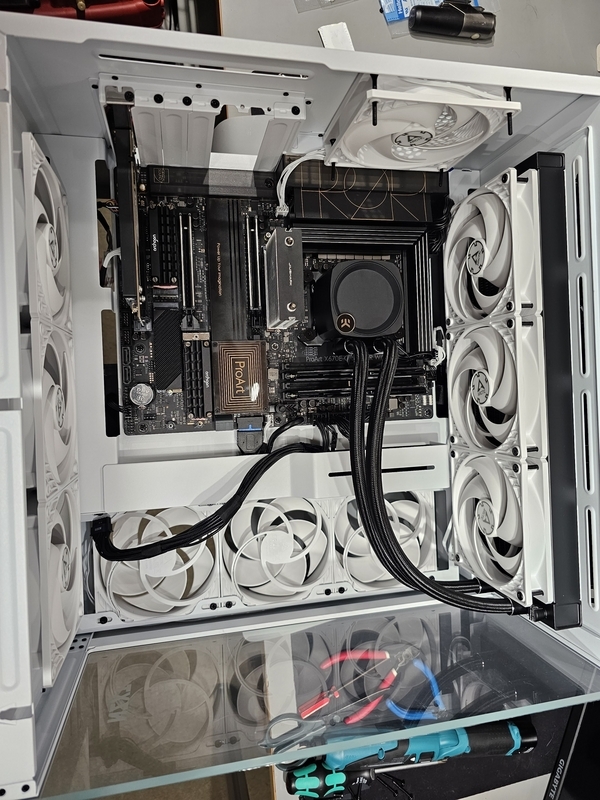

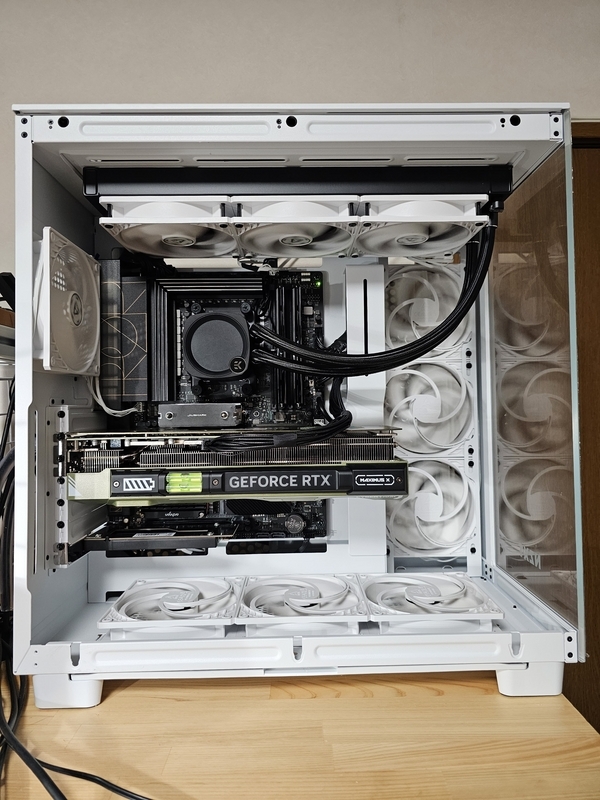

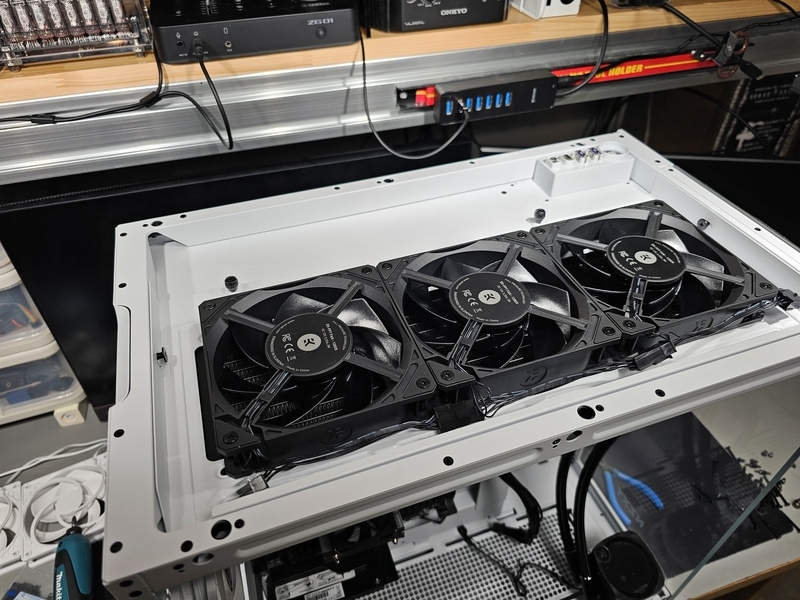

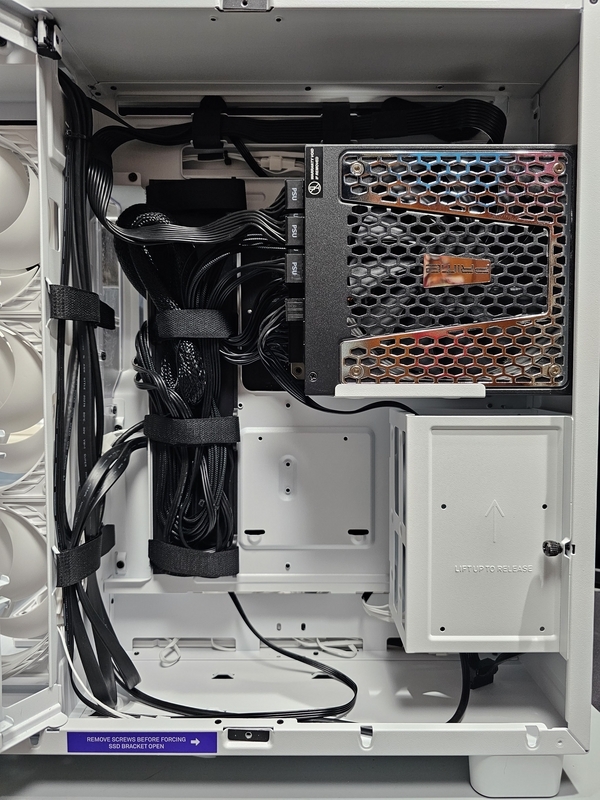

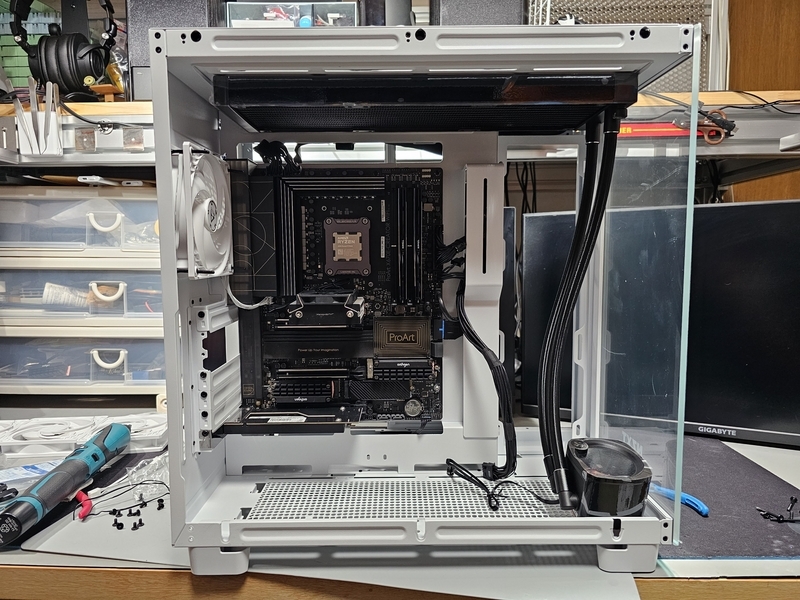

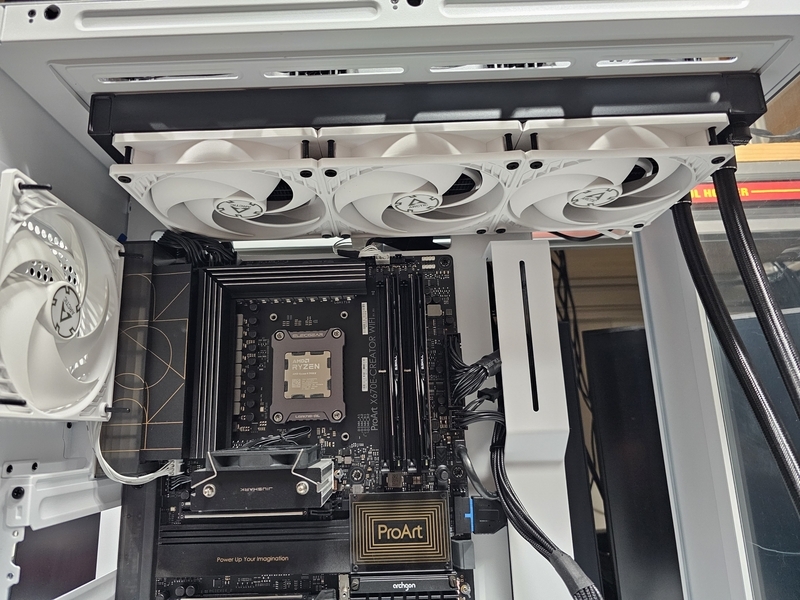

コンセプトは光らないマシン。元々はO11 airを使っていたが、O11は底面ファンを設置するとマザーボードの下部のクリアランスがきついのでH9 FLOWに換えた。今回は埃が目立たない白にした。ほぼ満足だが、リアファンのケーブルが筐体に固定してあった（筐体の板金曲げの爪にしてある）のが不満点。マザーはX670Eで10gbeを使えるやつで一番安いやつ（AQC 113CSが使われている。これだけ高いマザーならIntel X550とか710載せてほしい）。クーラーはAIOでかなり冷えると噂。トップに配置しプッシュプル構成。メモリはDDR5 6000の適当な奴。HDDはいらないのでオールSSD。グラフィックはProart RTX 4070Tiで揃えたかったがすでに買ってしまったのでこれ。ケースファンのP12 PWM PSTの黒は国内でもいくらでも手に入るが白はなかったのでarctic.deから個人輸入した。ゴムブッシュで固定しようかと思ったがケース側の穴が大きくすぐ取れてしまう為いつものスクリュー式にした。

内容

recpt1(px-mlt8peなので)を使ってdocker-mirakurun-epgstationを動かす。

環境

全録エンコード Ryzen 9 7900 12core
PCI-E x1が2つとx16一つのマザーボード MSI B670M Mortar
pci-E x1 px-mlt8pe x2
pci-E x16に10Gbe
メモリは16GくらいなんでもOK
BIOS オンボード類はOFF（USB以外）、SSDは一度SecureErase
セキュアブートもOFF

ハマりポイントはマザーボードのUSB2.0ヘッダに使われているGL850Gとキャプチャに相性が有るのか、帯域不足なのか分からないが16ch全録するとドロップしまくるので、一枚目だけGL850Gへ接続し、もう一枚を他のUSBヘッダに接続した。またアンテナ線2系統のうち片方が断線しかけで信号レベルが低かった。checksignalしましょう。

Ubuntu Serverインストール

Ubuntu Server(LTSではない方。23系でないとカーネルが古くてzen4のCPU温度が取れない) をDLしてRufusでUSBメモリに。
Ubuntu Server をインストール。IPをスタティックにする以外は特になし。

タイムゾーンを設定

sudo timedatectl set-timezone Asia/Tokyo

環境更新

sudo apt update と upgrade してreboot

lsusb でチューナーとリーダを確認

Bus 001 Device 003: ID 0e8d:0616 MediaTek Inc. Wireless_Device
Bus 001 Device 004: ID 04e6:5116 SCM Microsystems, Inc. SCR331-LC1 / SCR3310 SmartCard Reader
Bus 001 Device 002: ID 174c:2074 ASMedia Technology Inc. ASM1074 High-Speed hub
Bus 001 Device 010: ID 0511:0252 N'Able (DataBook) Technologies, Inc. PXML͔8PE
Bus 001 Device 009: ID 0511:0253 N'Able (DataBook) Technologies, Inc. PXML͔8PE
Bus 001 Device 008: ID 0511:0253 N'Able (DataBook) Technologies, Inc. PXML͔8PE
Bus 001 Device 007: ID 0511:0252 N'Able (DataBook) Technologies, Inc. PXML͔8PE

必要パッケージ

sudo apt install dkms git nfs-common unzip docker-compose docker libpcsclite-dev pcscd pcsc-tools libccid autoconf automake build-essential cmake curl libssl-dev libtool libboost-all-dev pkg-config yasm tree lm-sensors glances smartmontools cpufrequtils
sudo apt install -y linux-headers-$(uname -r)

UIDとGIDの設定

uidをNFSサーバーのユーザーに合わせる(我が家には他のLinuxサーバーが有るのでそれに合わせて1003とか、 /etc/passwdをいじってリブート、その後ホームのchownを忘れずに。)
video(44)とdocker(119)グループに追加する(usermod -aG video mnefo, usermod -aG docker mnefo)

cd /home
sudo chown -R mnefo:mnefo mnefo

docker-mirakurun-epgstationの設定

ドライバの用意

https://github.com/tsukumijima/px4_drv

wget https://github.com/tsukumijima/px4_drv/releases/download/v0.4.1/px4-drv-dkms_0.4.1_all.deb
sudo apt install -y ./px4-drv-dkms_0.4.1_all.deb
rm ./px4-drv-dkms_0.4.1_all.deb
sudo modprobe px4_drv
# ls /dev/ とかしてpxmlt8videoX があるのを確認

NFSとその他のfstab設定例

エンコードしたものをNFSに、生のTSファイルを別のSSDへ。

/etc/fstab の例
192.168.1.19:/home/mnefo/recorded/encoded /home/recorded/encoded nfs defaults 0 0
/dev/nvme1n1p1 /home/recorded/raw ext4 defaults 0 0

docker-epgstation-mirakurun

curl -sf https://raw.githubusercontent.com/l3tnun/docker-mirakurun-epgstation/v2/setup.sh | sh -s cd docker-mirakurun-epgstation

標準のdocker-compose.ymlは/dev/dvbを使うのでエラーが起きるので編集。mirakurunのスタートアップスクリプトのためにoptを追加、デバイスをPX-MLT8PE用に追加、カードリーダのデバイスを追加（上のlsusbから）、レコード用ディレクトリの追加。

docker-compose.ymlを編集
        volumes:
            - ./mirakurun/conf:/app-config
            - ./mirakurun/data:/app-data
            - ./mirakurun/opt/:/opt
        devices:
            - /dev/bus:/dev/bus
            - /dev/pxmlt8video0:/dev/pxmlt8video0
            - /dev/pxmlt8video1:/dev/pxmlt8video1
            - /dev/pxmlt8video2:/dev/pxmlt8video2
            - /dev/pxmlt8video3:/dev/pxmlt8video3
            - /dev/pxmlt8video4:/dev/pxmlt8video4
            - /dev/pxmlt8video5:/dev/pxmlt8video5
            - /dev/pxmlt8video6:/dev/pxmlt8video6
            - /dev/pxmlt8video7:/dev/pxmlt8video7
            - /dev/pxmlt8video8:/dev/pxmlt8video8
            - /dev/pxmlt8video9:/dev/pxmlt8video9
            - /dev/pxmlt8video10:/dev/pxmlt8video10
            - /dev/pxmlt8video11:/dev/pxmlt8video11
            - /dev/pxmlt8video12:/dev/pxmlt8video12
            - /dev/pxmlt8video13:/dev/pxmlt8video13
            - /dev/pxmlt8video14:/dev/pxmlt8video14
            - /dev/pxmlt8video15:/dev/pxmlt8video15
            - /dev/bus/usb/001/004

        volumes:
            - ./epgstation/config:/app/config
            - ./epgstation/data:/app/data
            - ./epgstation/thumbnail:/app/thumbnail
            - ./epgstation/logs:/app/logs
            - /home/recorded:/app/recorded

tuners.yml を作る

- name: PX-MLT8PE_0
  types:
    - GR
    - BS
  decoder: arib-b25-stream-test
  isDisabled: false
  command: recpt1 --device /dev/pxmlt8video0 <channel> - -
これを0～15まで

arib25とrecpt1

docker-mirakurun-epgstaionのmirakurunは弄り様がないのが、スタートアップスクリプトは実行可能なので設定する。chmod +xもわすれずに。

mkdir -p mirakurun/opt/bin
vi mirakurun/opt/bin/startup

#!/bin/bash

if !(type "recpt1" > /dev/null 2>&1); then
  apt-get update
  apt-get install -y --no-install-recommends git autoconf automake cmake

  cd /tmp
  git clone https://github.com/stz2012/libarib25.git
  cd libarib25
  cmake . -DCMAKE_INSTALL_PREFIX=/opt
  make
  make install
  ldconfig

  cd /tmp
  git clone https://github.com/stz2012/recpt1.git
  cd recpt1/recpt1
  ./autogen.sh
  ./configure --enable-b25 --prefix /opt
  make
  make install
fi

recpt1 -v

起動

docker-compose down
docker-compose run --rm -e SETUP=true mirakurun
docker-compose up -d

チャンネルスキャン
mirakurunの再起動は http://localhost:40772/ の右上

curl -X PUT "http://localhost:40772/api/config/channels/scan" 地上波
curl -X PUT "http://localhost:40772/api/config/channels/scan?type=BS&setDisabledOnAdd=true&refresh=false" BS

もう一度 mirakurun再起動。EPGが取れるまでしばし休憩。あとはepgstationの録画設定をして完了。
mirakurunのEPG更新は10分(600,000msec)くらいにしておくといいかも。
